1. 選べる機能モード
TSC/TLC/THCは、ご使用の用途に合わせてステップデータ数が選べる機能となっています。機能モード0,1,2,3（ポジション64タイプ,外部入力教示タイプ,256タイプ,512タイプ）、機能モード4,5（ソレノイドモード1,2）の6つの設定から選択が可能です。
2. オートチューニング機能で簡単調整
オートチューニング機能は、動作中の発振や異音の発生や位置決め完了信号が不安定でオーバーシュートする場合に、ゲイン調整を簡単に実施できます。
3. 簡単設定・簡単ティーチング
パソコンセットアップツールD-STEPもしくはデジタルオペレータTDOを使うことにより、豊富な機能を簡単に利用することが可能です。
4. 位置決め動作・押付け動作
TSC/TLC/THCは、ご使用の用途に合わせて決められたポジションに移動する位置決め制御やトルク制限により物体を押付ける動作が可能です。
5. 状態モニター、アラーム履歴の表示
パソコンセットアップツールD-STEPを使用することで、接続しているドライバコントローラの状態表示が可能です。
・アラーム履歴表⽰最⼤50件（パワーON履歴も含む）
・I/O現在位置、位置指令、電流指令の各種モニター表示
・アラーム履歴表⽰最⼤50件（パワーON履歴も含む）
・I/O現在位置、位置指令、電流指令の各種モニター表示
デジタルオペレータ TDO
特長
パソコン不要で簡単かつスピーディにTSC/TLC/THCの操作・設定が可能です。
機能
・ステップデータの確認・編集
・パラメータの確認・編集
・ アクチュエータ操作
（原点復帰、ジョグ動作、インチング動作、プログラム実行、サーボON／OFF、電磁ブレーキON／OFF）
・モニタ（I/O、現在位置、位置指令、電流指令、Ver.表示）
・アラーム（履歴表示、履歴クリア、発生時割り込み表示、アラームリセット）
・ 設定（バックライト輝度、LCDコントラスト、ビープ音、バックライト自動OFF）
・イネーブルスイッチ（3ポジション）
・保護構造 IP54（ケーブルコネクタ部除く）
・表示言語（日本語／英語）
簡単スタートアップガイドを動画でご紹介
パソコン不要で簡単かつスピーディにTSC/TLC/THCの操作・設定が可能です。
機能
・ステップデータの確認・編集
・パラメータの確認・編集
・ アクチュエータ操作
（原点復帰、ジョグ動作、インチング動作、プログラム実行、サーボON／OFF、電磁ブレーキON／OFF）
・モニタ（I/O、現在位置、位置指令、電流指令、Ver.表示）
・アラーム（履歴表示、履歴クリア、発生時割り込み表示、アラームリセット）
・ 設定（バックライト輝度、LCDコントラスト、ビープ音、バックライト自動OFF）
・イネーブルスイッチ（3ポジション）
・保護構造 IP54（ケーブルコネクタ部除く）
・表示言語（日本語／英語）
簡単スタートアップガイドを動画でご紹介
パソコンセットアップツール D-STEP

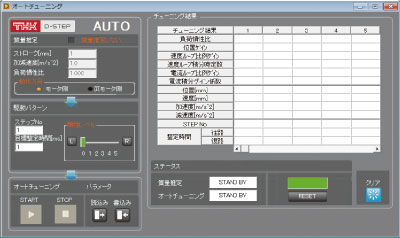

D-STEP画面イメージ
お手持ちのパソコン上でTSCの操作・設定が可能です。
各種データのバックアップや動作状態のロギングなど、メンテナンスに便利な機能を搭載しています。
(対応OS：Windows XP／Windows Vista／Windows 7)
簡単スタートアップガイドを動画でご紹介
各種データのバックアップや動作状態のロギングなど、メンテナンスに便利な機能を搭載しています。
(対応OS：Windows XP／Windows Vista／Windows 7)
簡単スタートアップガイドを動画でご紹介
