リニアモータアクチュエータ KLM
コンパクトで高い剛性を実現 高精度位置決め、低速度リップルに対応

データダウンロード

アクチュエータ本体、ドライバ本体
klmカタログダウンロード説明書ダウンロード 2次元CADダウンロード 2次元CADダウンロード
TDPセットアップツール D-Assist Ver.2
Dアシスト パソコンソフト ダウンロード
*D-AssistはドライバTDPに対応しております。
*ドライバTDPの取扱説明書については、THKまでお問い合わせください。
*サーボパックSGDV,SGDHのパソコンソフトについては(株)安川電機殿ホームページよりダウンロードしてください。
*サーボパックSGDHの取扱説明書は こちら

関連リンク

選定資料

シリーズの特長

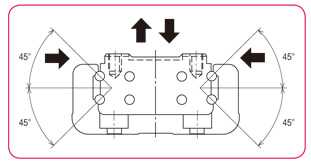

1. コンパクト・高剛性

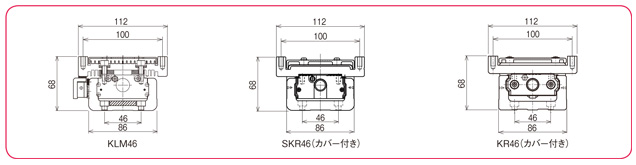

コンパクトシリーズSKRと同様のU字形断面形状のアウタレールを採用することで、コンパクトかつ高い剛性を実現します。
コンパクト・高剛性

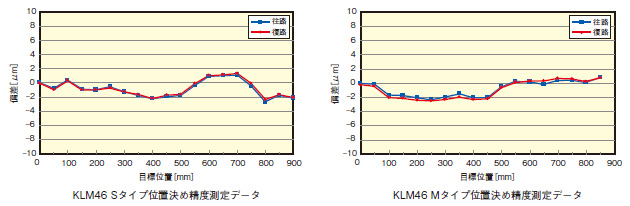

2. 高精度位置決め

LMガイドを採用したアクチュエータを、リニアエンコーダによりフルクローズド制御することで、高い繰り返し位置決め精度を実現します。加えて、アルミよりも線膨張係数の小さい鉄系のアウタレールを使用することにより、さらに高い位置決め精度を実現します。
高精度位置決め

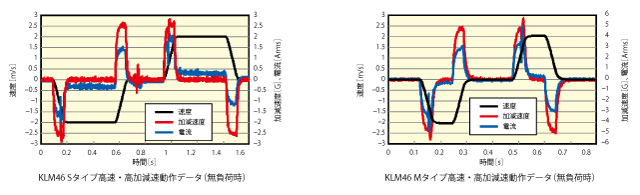

3. 高速・高加減速

リニアモータは電磁力をダイレクトに直線運動へ転換できるため、ロングストロークにおいても高速・高加減速を実現します。
高速・高加減速

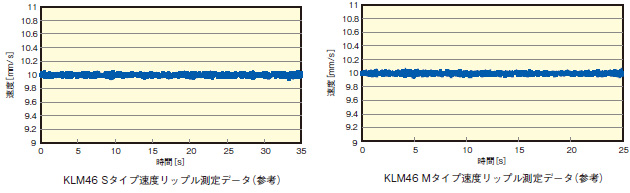

4. 低速度リップル

鉄芯(コア)形状の独自設計により、コア付きのリニアモータでありながら、低速時でもなめらかな駆動を実現します。
低速度リップル

5. 適合ドライバ

下記のドライバにて動作可能です。
適合ドライバ
※各ドライバの詳細については こちらをご覧ください
※サーボパックSGDV仕様も対応可能です。SGDV仕様については、THKまでお問い合わせください。

KLM製品一覧


※2D-CAD(DXF)のダウンロードがうまく行かない場合は、「2D-CAD(DXF)」ボタンの上で右クリックして「対象をファイルに保存」を行ってください。
KLM46

Sタイプ コア付きフラットタイプ
メカストローク366~966mm
光学式インクリメンタルリニアエンコーダ HEIDENHAIN(株)製仕様
仕様・寸法図
2D-CAD(DXF)
Mタイプ コア付きフラットタイプ
メカストローク286~866mm
光学式インクリメンタルリニアエンコーダ HEIDENHAIN(株)製仕様
仕様・寸法図
2D-CAD(DXF)
