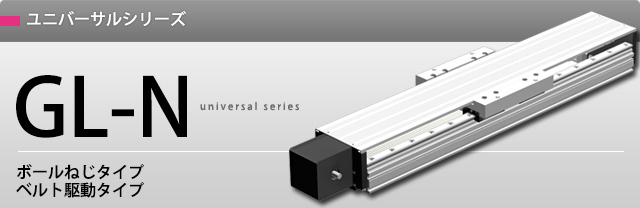

ユニバーサルシリーズ  GL-N
アルミベースを使用した軽量で剛性の高い電動アクチュエータ

データダウンロード

アクチュエータ本体 ボールねじタイプ
gl-nカタログダウンロード 2次元CADダウンロード 3次元CADダウンロード 説明書ダウンロード
アクチュエータ本体 ベルト駆動タイプ
gl-nカタログダウンロード 2次元CADダウンロード 3次元CADダウンロード 説明書ダウンロード

関連リンク

対応制御機器一覧 GL-N選定資料 寿命計算プログラム


シリーズの特長 (ボールねじタイプ)

1. LMガイドを採用し、用途に応じた選択が可能

GL-Nはボールリテーナ入りLMガイドを採用しており、重量物の搬送に適した構造となります。
LMガイドを採用し、用途に応じた選択が可能

2. ロングストロークの高速搬送に最適

GL-Nはアルミベースを採用し、ボールねじのリードバリエーションを豊富に用意しております。ロングストロークの搬送に適したアクチュエータです。最⼤2240mm/sの高速動作が可能です。
ロングストロークの高速搬送に最適

3. 軽量・高剛性

アルミ押出し材を使用したベースの断面形状は中空構造になっているため、軽量かつ高剛性です。
軽量・高剛性

4. オプションの充実

カバー、ジャバラ、センサ、ケーブルチェーンをオプションとして用意しています。長期メンテナンスフリーを考慮し、LMガイドに潤滑装置QZを取付け可能です。

シリーズの特長 (ベルト駆動タイプ)

1. LMガイドを採用し、用途に応じた選択が可能

GL-Nはボールリテーナ入りLMガイドを採用しており、重量物の搬送に適した構造となります。
LMガイドを採用し、用途に応じた選択が可能

2. ロングストロークの高速搬送に最適

GL-Nはアルミベースを採用し、駆動方式にタイミングベルトを採用しており、ロングストロークの搬送に適したアクチュエータです。最⼤2500mm/sの高速動作が可能です。
ロングストロークの高速搬送に最適

3. 軽量・高剛性

アルミ押出し材を使用したベースの断面形状は中空構造になっているため、軽量かつ高剛性です。
軽量・高剛性

4. オプションの充実

カバー、ジャバラ、センサ、ケーブルチェーンをオプションとして用意しています。長期メンテナンスフリーを考慮し、LMガイドに潤滑装置QZを取付け可能です。

GL-N製品一覧


※2D-CAD(DXF)のダウンロードがうまく行かない場合は、「2D-CAD(DXF)」ボタンの上で右クリックして「対象をファイルに保存」を行ってください。
GL15N ボールねじタイプ

ボールねじタイプ 直結
高さ:75.6mm ストローク:90~1190mm モータ定格出力:100W/200W/400
仕様・寸法図
2D-CAD(DXF)HV (SHS Lテーブル)
2D-CAD(DXF)SV (SSR Sテーブル)
2D-CAD(DXF)SW (SSR Lテーブル)

ボールねじタイプ 横折返し(反基準側 R1)
高さ:75.6mm ストローク:90~1190mm  モータ定格出力:100W/200W/400W

仕様・寸法図
2D-CAD(DXF)HV (SHS Lテーブル)
2D-CAD(DXF)SV (SSR Sテーブル)
2D-CAD(DXF)SW (SSR Lテーブル)
ボールねじタイプ 横折返し(基準側 R2)
高さ:75.6mm ストローク:90~1190mm モータ定格出力:100W/200W/400W
仕様・寸法図
2D-CAD(DXF)HV (SHS Lテーブル)
2D-CAD(DXF)SV (SSR Sテーブル)
2D-CAD(DXF)SW (SSR Lテーブル)
ボールねじタイプ 下折返し
高さ:75.6mm ストローク:90~1190mm モータ定格出力:100W/200W/400W
仕様・寸法図
2D-CAD(DXF)HV (SHS Lテーブル)
2D-CAD(DXF)SV (SSR Sテーブル)
2D-CAD(DXF)SW (SSR Lテーブル)
GL20N

ボールねじタイプ 直結
高さ:90mm ストローク:200~1540mm モータ定格出力:200W/400W
仕様・寸法図
2D-CAD(DXF)HV (SHS Lテーブル)
2D-CAD(DXF)SV (SSR Sテーブル)
2D-CAD(DXF)SW (SSR Lテーブル)
ボールねじタイプ 横折返し(反基準側 R1)
高さ:90mm ストローク:200~1540mm  モータ定格出力:200W/400W
仕様・寸法図
2D-CAD(DXF)HV (SHS Lテーブル)
2D-CAD(DXF)SV (SSR Sテーブル)
2D-CAD(DXF)SW (SSR Lテーブル)
ボールねじタイプ 横折返し(基準側 R2)
高さ:90mm ストローク:200~1540mm  モータ定格出力:200W/400W
仕様・寸法図
2D-CAD(DXF)HV (SHS Lテーブル)
2D-CAD(DXF)SV (SSR Sテーブル)
2D-CAD(DXF)SW (SSR Lテーブル)
ボールねじタイプ 下折返し
高さ:90mm ストローク:200~1540mm モータ定格出力:200W/400W
仕様・寸法図
2D-CAD(DXF)HV (SHS Lテーブル)
2D-CAD(DXF)SV (SSR Sテーブル)
2D-CAD(DXF)SW (SSR Lテーブル)
GL15N ベルトタイプ

ベルトタイプ
高さ:75.6mm ストローク:260~1695mm  モータ定格出力:200W/400W
仕様・寸法図
2D-CAD(DXF)HV (SHS Lテーブル)
2D-CAD(DXF)SV (SSR Sテーブル)
2D-CAD(DXF)SW (SSR Lテーブル)
GL20N ベルトタイプ

ベルトタイプ
高さ:90mm ストローク:260~1695mm モータ定格出力:200W/400W
仕様・寸法図
2D-CAD(DXF)HV (SHS Lテーブル)
2D-CAD(DXF)SV (SSR Sテーブル)
2D-CAD(DXF)SW (SSR Lテーブル)
