コア付きのACリニアサーボモータを採用　高推力・高加減速を実現

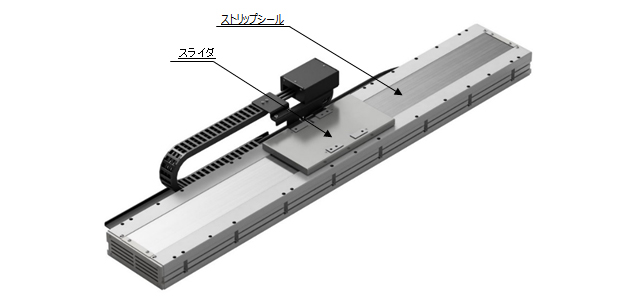

サイドカバーと上面のマグネット吸着方式を採用したストリップシールにより、フルカバー構造を実現しました。
外部からの異物流入による破損を防止します。

リニアモータは電磁力をダイレクトに直線運動へ転換で きるため、ロングストロークにおいても高速・高加減速を実現します。

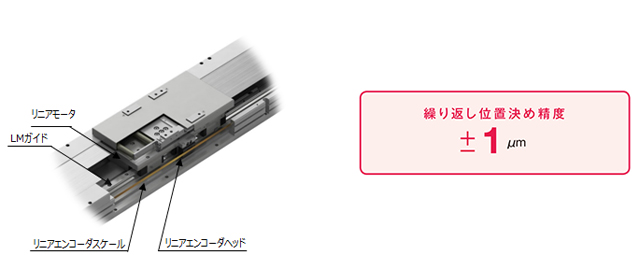

LMガイドを採用したアクチュエータを、リニアエンコーダによりフルクローズド制御することで、高い繰り返し位置決め精度を実現します。

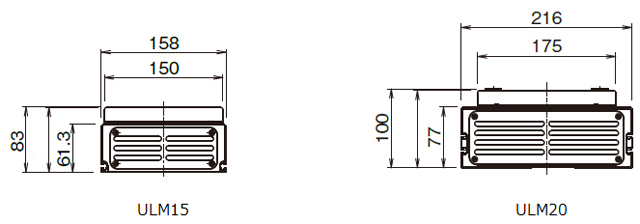

ULM15、ULM20の2種類をラインナップしています。負荷荷重、必要推力によりご選択いただけます。

ULM15の直動案内部には、ボールリテーナ入りLMガイドSSRを採用。ボールリテーナは、ボール同士の相互摩擦によるボールの磨耗をなくし、低騒音・好音質・長期メンテナンスフリー・長寿命で優れた高速性を実現しています。

ULM20の直動案内部には、世界標準LMガイドHSRを採用。適切な量の潤滑油供給を可能にした潤滑装置QZを標準採用したことで長期メンテナンスフリーを実現しています。

ULM15/ULM20は、ボールねじ駆動では実現できないロングストロークに対応できます。
標準長さでストローク4000mmに対応しています。
