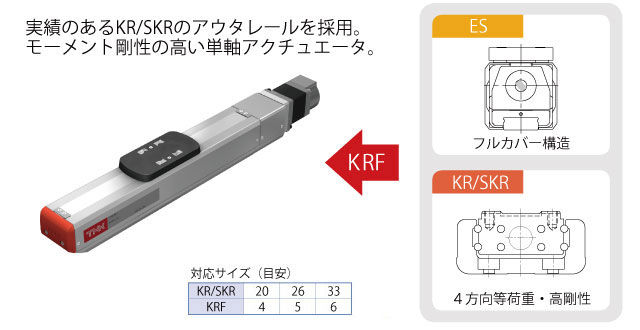

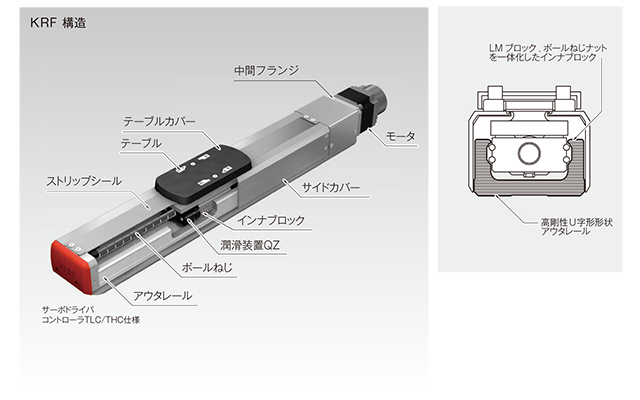

アクチュエータ本体　新バージョン（設計記号A）

省スペ－ス設計が可能です。

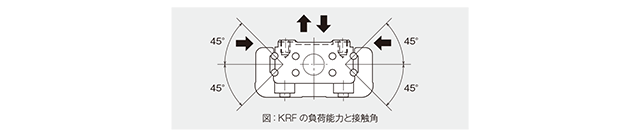

インナブロックに作用する4方向（ラジアル方向、逆ラジアル方向、横方向）の荷重に対して同一定格荷重となるように、各ボール列を接触角45°で配置されているので、あらゆる姿勢での使用が可能です。

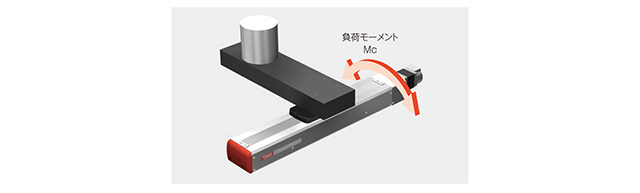

U字形断面形状のアウタレールの採用により、⼤きなモーメントを受けることができます。

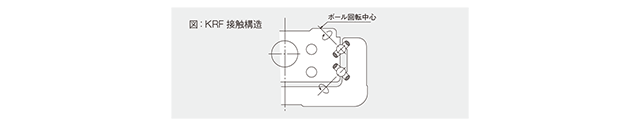

直動案内部は、すきまなく軽く動くサーキュラーアーク溝となります。従って、容易に高精度送りに追従します。

サイドカバーと上面のマグネット吸着方式を採用したストリップシールにより、フルカバー構造を実現。外部からの異物流入による破損を防止します。また、ストリップシール上面には接触がなく、発塵しにくい構造になっています。

適切な量の潤滑油供給を可能にした潤滑装置QZを標準採用したことで長期メンテナンスフリーを実現しました。

※2D-CAD(DXF)のダウンロードがうまく行かない場合は、「2D-CAD(DXF)」ボタンの上で右クリックして「対象をファイルに保存」を行ってください。
