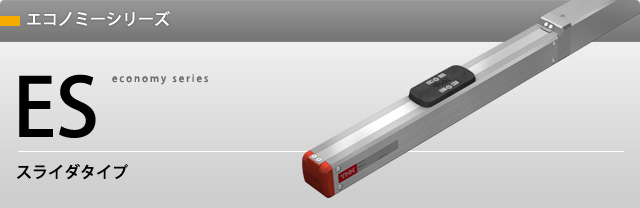

簡単コンパクトで多機能、しかもリーズナブルな電動アクチュエータ
データダウンロード
関連リンク
シリーズの特長
1. シンプルな構造でリーズナブル

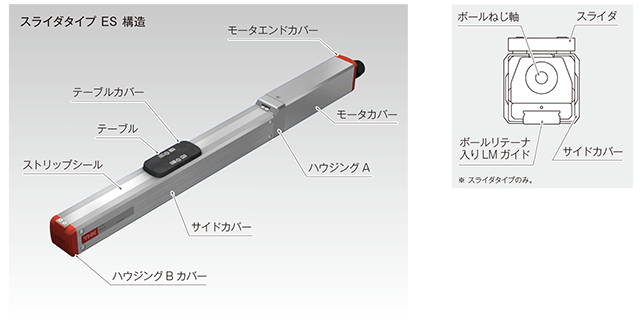

LMガイドを直接ベースとしており、部品点数を減らしシンプルな構造に設計されています。
2. 軽量・コンパクト

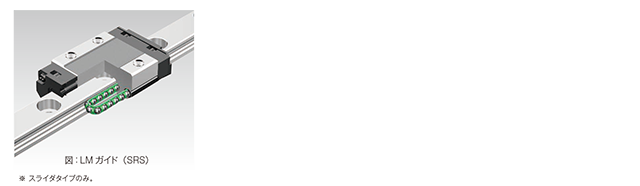

ボールリテーナ入りLMガイドSRSを採用し、レール断面高さはコンパクトな構造のため、軽量かつ省スペース設計が可能なシリーズです。
3. 用途に合わせたモータ選択が可能
リーズナブルなステッピングモータと高性能なサーボモータを用途に応じて選択可能です。専用コントローラによる制御も可能なため、セットアップが簡単にできるシリーズです。
4. 長期メンテナンスフリー
ボールリテーナ入りLMガイドSRSを採用※し、ボールねじ軸は最適な潤滑を可能にした潤滑装置QZを採用し、長期メンテナンスフリーを実現しました。
※ スライダタイプのみ。
5. 寿命計算が可能
使用条件に合わせてLMガイド、ボールねじの走行寿命が算出可能です。詳しくはTHKまでお問い合わせください。
ES製品一覧
※2D-CAD(DXF)のダウンロードがうまく行かない場合は、「2D-CAD(DXF)」ボタンの上で右クリックして「対象をファイルに保存」を行ってください。
|
ES TSC仕様
|
|
|
ES3 TSC仕様
エコノミーシリーズ スライダタイプ
高さ40mm ストローク：50～300mm |

|
|
ES4 TSC仕様
エコノミーシリーズ スライダタイプ
高さ48mm ストローク：50～400mm |
|
|
ES5 TSC仕様
エコノミーシリーズ スライダタイプ
高さ57mm ストローク：50～500mm |
|
|
ES6 TSC仕様
エコノミーシリーズ スライダタイプ
高さ62.5mm ストローク：50～600mm |
|
|
ES TLC仕様
|
|
|
ES5 TLC仕様
エコノミーシリーズ スライダタイプ
高さ57mm ストローク：50～500mm |
|
|
ES6 TLC仕様
エコノミーシリーズ スライダタイプ
高さ62.5mm ストローク：50～600mm |
|
|
ES モータ無し
|
|
|
ES3 モータ無し
エコノミーシリーズ スライダタイプ
高さ40mm ストローク：50～300mm |
|
|
ES4 モータ無し
エコノミーシリーズ スライダタイプ
高さ48mm ストローク：50～400mm |
|
|
ES5 モータ無し
エコノミーシリーズ スライダタイプ
高さ57mm ストローク：50～500mm |
|
|
ES6 モータ無し
エコノミーシリーズ スライダタイプ
高さ62.5mm ストローク：50～600mm |
|
