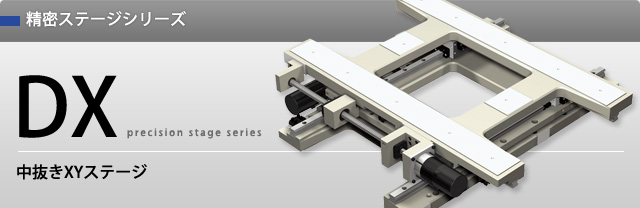

DX - THKの電動アクチュエータサイト

• 1. 中抜き構造
• 2. サドルレスXYステージ
• 3. 高精度位置決め構造

中央を中抜き構造とするため、案内部にクロスLMガイドCSRを使用し、駆動ボールねじを外側に配置しました。テーブル上のワークを、上面および下面から測定、加工が可能で、様々なアプリケーションに応用できます。

クロスLMガイドCSRを高剛性中抜きフレームの四隅に配置し、シンプル・高剛性で高さの低い構造としました。

案内部に高精度加工された、クロスLMガイドCSRを採用しているため、高精度なXY構造が得られます。

各軸の案内中心と送りボールねじの駆動中心を、ほぼ同一高さに配置した理想的な構造です。これにより姿勢変化の少ない送りが可能となり、高精度な位置決めができます。また、リニアスケールを容易に取付けできる構造のため、より高精度なクローズドループ制御も可能です。

※ 特殊仕様も製作いたしますのでTHKまでお問い合わせください。

※2D-CAD(DXF)のダウンロードがうまく行かない場合は、「2D-CAD(DXF)」ボタンの上で右クリックして「対象をファイルに保存」を行ってください。

DX サドルレスXYステージ ストローク：250mm×250mm～550mm×550mm

DX2525 DX3535 DX5555
