コアレスフラットタイプのリニアモータで、高精度・低速度リップルを実現

アクチュエータ本体

*ドライバSGDHの取扱説明書はこちら
*ドライバSGDVの取扱説明書については、ＴＨＫまでお問い合わせください。

LMガイドを採用したアクチュエータを、リニアエンコーダによりフルクローズド制御することで、高い繰り返し位置決め精度を実現します。加えてアルミよりも線膨張係数の小さい鉄系のベースを使用することにより、さらに高い位置決め精度を実現します。

鉄芯の無い（コアレス）モータにより、コギング力がなく低速時でもなめらかな駆動を実現します。加えて、LMガイドの防塵用シールに接触摩擦抵抗の小さいLiCS（Light Contact Seal）を採用しています。

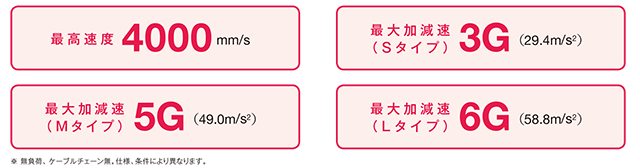

リニアモータは電磁力をダイレクトに直線運動へ転換できるため、ロングストロークにおいても高速・高加減速を実現します。

リニアモータの性能を最大限発揮できるよう放熱フィン付きのヒートシンクを採用しました。加えて、モータから発生する熱をテーブルに伝えない断熱構造を採用しているため、テーブルの温度上昇を抑えることが可能です。

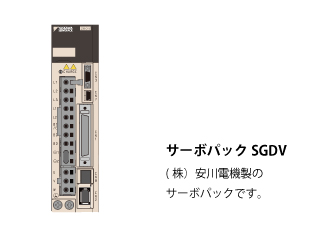

サーボパックSGDV
(株)安川電機製のサーボパックです。

※ドライバの詳細についてはこちらをご覧ください。
※サーボパックSGDH仕様も対応可能です。SGDH仕様については、THKまでお問い合わせください。

※2D-CAD(DXF)のダウンロードがうまく行かない場合は、「2D-CAD(DXF)」ボタンの上で右クリックして「対象をファイルに保存」を行ってください。

CLM60
Sタイプ　コアレスフラットタイプメカストローク327～3687mm 光学式インクリメンタルリニアエンコーダ　ハイデンハイン(株)製仕様	（カバー付き）（カバー無し）
Mタイプ　コアレスフラットタイプメカストローク327～3687mm 光学式インクリメンタルリニアエンコーダ　ハイデンハイン(株)製仕様	（カバー付き）（カバー無し）
Lタイプ　コアレスフラットタイプメカストローク327～3687mm 光学式インクリメンタルリニアエンコーダ　ハイデンハイン(株)製仕様	（カバー付き）（カバー無し）
