CSKR/CGLは、SKR/GL-Nを使用したクリーン環境に最適な電動アクチュエータ
データダウンロード
アクチュエータ本体
関連リンク
シリーズの特長
1. クリーン環境に最適な低発塵構造
シールシートを用いた独自のカバーリング機構により、CSKR20/26ではクリーン度ISO14644–1※1クラス3（FED209Dクラス1相当）※2、CSKR33/46,CGLではクリーン度ISO14644–1※1クラス4（FED209Dクラス10相当）※2を達成しました。
※1 ISO14644–1はJIS B9920相当です。
※2 クラス3またはクラス4を達成するには、吸引継手から吸引が必要です。
2. 長期メンテナンスフリー
CSKRはLMガイド部、ボールねじ部にボールリテーナを採用しており、CGLもボールリテーナ入りLMガイドと潤滑装置QZ（LMガイド、ボールねじに取付け可能※4）を採用することにより、長期メンテナンスフリーを実現しました。
※4 オプション対応となります。
※CSKR20/26はLMガイド部のみにボールリテーナを採用し、ボールねじ部には潤滑装置QZを装着しています。

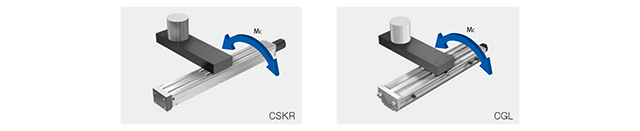

3. 高剛性
CSKRは、U字形断面形状のアウタレールを採用し、CGLは実績のあるGL–Nのアルミベースを採用しているので、高剛性です。
4. クリーン仕様
CSKR, CGLは、低発塵特性に優れたAFE–CAグリース（THK製）とクリーン仕様のワンタッチ管継手CSKR：KPQL（SMC㈱製）、CGL：KPQH12–03（SMC㈱製、適応チューブ外径∅12mm）を採用しています。

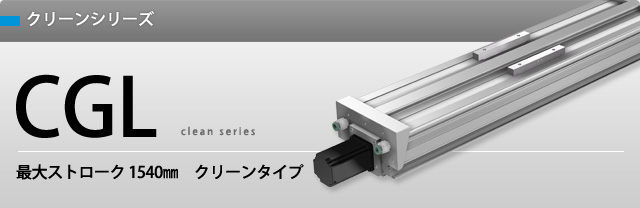

CGL製品一覧
※2D-CAD(DXF)のダウンロードがうまく行かない場合は、「2D-CAD(DXF)」ボタンの上で右クリックして「対象をファイルに保存」を行ってください。
|
CGL15N
高さ：109.5mm ストローク：110～1190mm モータ定格出力：100W/200W/400W
|

|
|
CGL20N
高さ：123mm ストローク：200～1540mm モータ定格出力：200W/400W
|
|
