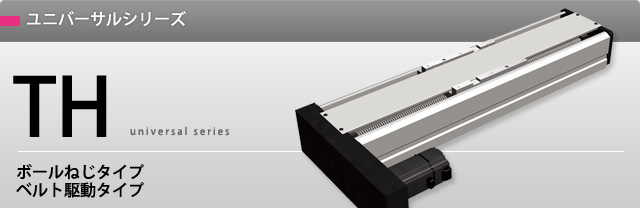

アルミベースを使用した軽量で剛性の高い電動アクチュエータ
データダウンロード
アクチュエータ本体 ボールねじタイプ
アクチュエータ本体 ベルト駆動タイプ
関連リンク
シリーズの特長 （ボールねじタイプ）
1. LMガイドを採用し、用途に応じた選択が可能
THはボールリテーナ入りLMガイドを採用しており、重量物の搬送に適した構造となります。
2. ロングストロークの高速搬送に最適

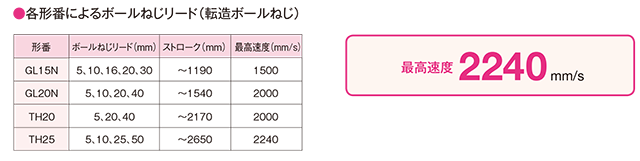

THはアルミベースを採用し、ボールねじのリードバリエーションを豊富に用意しております。ロングストロークの搬送に適したアクチュエータです。最⼤2240mm/sの高速動作が可能です。
3. 軽量・高剛性

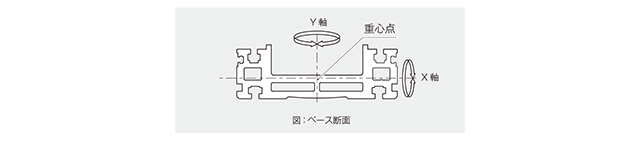

アルミ押出し材を使用したベースの断面形状は中空構造になっているため、軽量かつ高剛性です。
4. オプションの充実
カバー、ジャバラ、センサ、ケーブルチェーンをオプションとして用意しています。長期メンテナンスフリーを考慮し、LMガイドに潤滑装置QZを取付け可能です。
シリーズの特長 （ベルト駆動タイプ）
1. LMガイドを採用し、用途に応じた選択が可能
THはボールリテーナ入りLMガイドを採用しており、重量物の搬送に適した構造となります。
2. ロングストロークの高速搬送に最適
THはアルミベースを採用し、駆動方式にタイミングベルトを採用しており、ロングストロークの搬送に適したアクチュエータです。最⼤2500mm/sの高速動作が可能です。
3. 軽量・高剛性

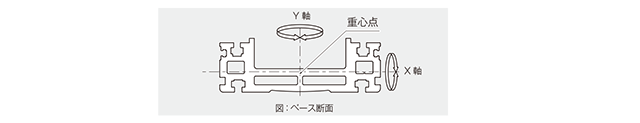

アルミ押出し材を使用したベースの断面形状は中空構造になっているため、軽量かつ高剛性です。
4. オプションの充実
カバー、ジャバラ、センサ、ケーブルチェーンをオプションとして用意しています。長期メンテナンスフリーを考慮し、LMガイドに潤滑装置QZを取付け可能です。
TH製品一覧
※2D-CAD(DXF)のダウンロードがうまく行かない場合は、「2D-CAD(DXF)」ボタンの上で右クリックして「対象をファイルに保存」を行ってください。
|
TH20 ボールねじタイプ
|
|
|
ボールねじタイプ 直結
高さ：110mm ストローク：190～2170mm モータ定格出力：400W/750W |

|
|
ボールねじタイプ 横折返し（反基準側 R1)
高さ：110mm ストローク：190～2170mm モータ定格出力：400W/750W |
|
|
ボールねじタイプ 横折返し（基準側 R2)
高さ：110mm ストローク：190～2170mm モータ定格出力：400W/750W |
|
|
ボールねじタイプ 下折返し
高さ：110mm ストローク：190～2170mm モータ定格出力：400W/750W |
|
|
TH25 ボールねじ
|
|
|
ボールねじタイプ 直結
高さ：180mm ストローク：250～2650mm モータ定格出力：750W |
|
|
ボールねじタイプ 横折返し(反基準側 R1)
高さ：180mm ストローク：250～2650mm モータ定格出力：750W |
|
|
ボールねじタイプ 横折返し(基準側 R2)
高さ：180mm ストローク：250～2650mm モータ定格出力：750W |
|
|
ボールねじタイプ 下折返し
高さ：180mm ストローク：250～2650mm モータ定格出力：750W |
|
|
TH20 ベルトタイプ
|
|
|
ベルトタイプ
高さ：110mm ストローク：140～2660mm モータ定格出力：400W/750W |
|
|
TH25 ベルトタイプ
|
|
|
ベルトタイプ
高さ：180mm ストローク：230～3590mm モータ定格出力：750W |
|
