1. コンパクト・高剛性

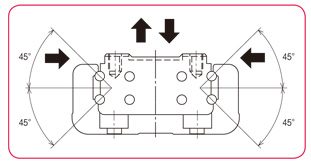

KLM46はオーバーハング荷重に対する剛性の高いコンパクトシリーズSKRの案内部を採用し、その底面に固定子（マグネット）を配置したことによりコンパクト・高剛性を実現しました。インナブロックの負荷ボール列は、接触角45°で配置されているので4方向（ラジアル・逆ラジアル・横方向）等荷重構造となっています。コンパクトかつ高剛性のリニアモータアクチュエータです。

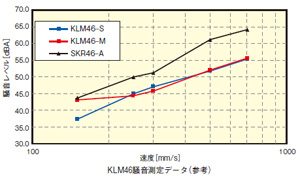

2. 低騒音・低発塵
リニアモータとボールリテーナ入りLMガイドの組合わせにより、低騒音かつ低発塵な動作を実現します。
［データ測定条件］
・普通騒音計NL‒05［リオン(株)製］使用
・音圧データサンプリング周波数：8kHz
・搭載質量：無負荷
・測定位置：サンプルから1m

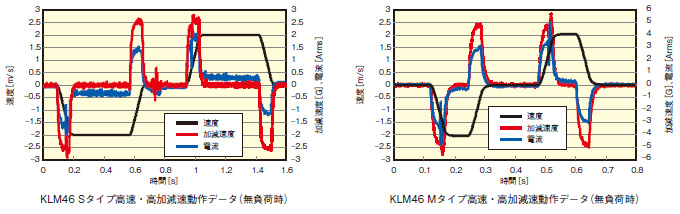

3. 高速・高加減速
KLM46はリニアモータの採用により最高速度2m/s、加減速2Gでの動作が可能です。また分解能0.1μm以下の微小送りも実現します。

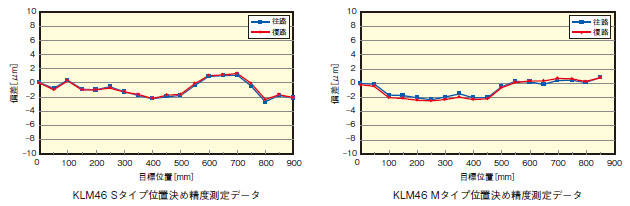

4. 高精度位置決め
KLM46は焼入れ処理を施した剛性の高いU字形断面形状のアウタレールを採用し、光学式リニアエンコーダによるフルクローズド制御との組合わせにより高い位置決め精度を実現します。

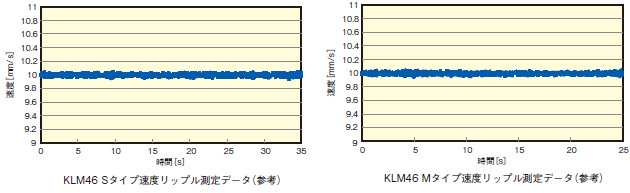

5. スムーズな動きで低速度リップルを実現
KLM46は鉄芯（コア）付きのリニアモータを採用しています。一般的にコア付きのリニアモータはコギング力の影響により、推力変動のある動きとなります。KLM46はコア形状の独自設計により、コギングの影響を小さくし、低速度リップルを実現します。

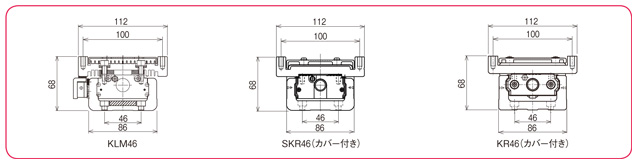

6. LMガイドアクチュエータSKR46・KR46と寸法互換
KLM製品一覧
KLM46 |
|
Sタイプ コア付きフラットタイプ
メカストローク366～966mm
光学式インクリメンタルリニアエンコーダ HEIDENHAIN(株)製仕様
|
 |
Mタイプ コア付きフラットタイプ
メカストローク286～866mm
光学式インクリメンタルリニアエンコーダ HEIDENHAIN(株)製仕様
|
|
