1. 高速
リニアモータアクチュエータは電磁力をダイレクトに直線運動へ転換できるため、ロングストロークにおいても高速性を発揮します。
GLM10では、シリーズ最高速度4m/sを実現します。
その他の形番でも最高速度3m/sが可能です。
2. 高加減速・追従性能
スライダ部にアルミ製部品を採用したことにより軽量化が図られ、２Ｇの高加減速を実現します。
また、スライダの軽量化と高い剛性により高追従性が可能となりました。
3. 高精度
リニアエンコーダのフルクローズド制御※により、高い位置決め精度を実現できます。
※ フルクローズド制御…リニアエンコーダにより動作するスライダの位置を直接検出する方法。
4. ロングストローク
リニアモータアクチュエータは、マグネットプレートの追加が可能なため、ボールねじ駆動では実現できないロングストロークに対応できます。
また、GLM15/20/25はベースをつなぎ仕様にし、さらなるロングストロークにも対応可能です。
5. マルチスライダに対応
1軸のベース上に複数のスライダを配置し、それぞれを独立して制御することが可能です。
6. 低騒音・低発塵
リニアモータとボールリテーナ入りLMガイドの組合わせにより、低騒音・低発塵を実現します。
注） GLM10は、総ボールタイプのLMガイド（HSR10RM）を使用しています。

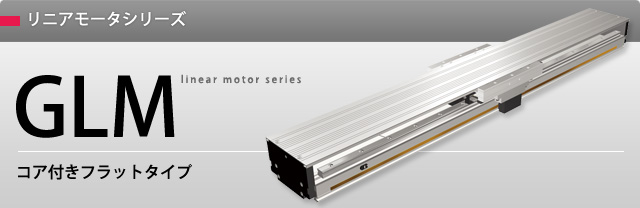

GLM製品一覧
GLM10 |
|
Sタイプ コア付きフラットタイプ
メカストローク100～865mm
光学式リニアエンコーダRENISHAW(株)製仕様
|
 磁極センサ無し
磁極センサ付き |
Mタイプ コア付きフラットタイプ
メカストローク40～805mm
光学式リニアエンコーダRENISHAW(株)製仕様
|
磁極センサ無し
磁極センサ付き |
GLM15 |
|
Sタイプ コア付きフラットタイプ
メカストローク310～2898mm
光学式リニアエンコーダRENISHAW(株)製仕様 |
|
Sタイプ コア付きフラットタイプ
メカストローク310～2898mm
磁気式リニアエンコーダ ㈱マグネスケール製仕様
|
|
Mタイプ コア付きフラットタイプ
メカストローク240～2828mm
光学式リニアエンコーダRENISHAW(株)製仕様
|
|
Mタイプ コア付きフラットタイプ
メカストローク240～2828mm
磁気式リニアエンコーダ ㈱マグネスケール製仕様
|
|
GLM20 |
|
Sタイプ コア付きフラットタイプ
メカストローク140～1950mm
光学式リニアエンコーダRENISHAW(株)製仕様
|
|
Sタイプ コア付きフラットタイプ
メカストローク140～1950mm
磁気式リニアエンコーダ ㈱マグネスケール製仕様
|
|
Mタイプ コア付きフラットタイプ
メカストローク20～1830mm
光学式リニアエンコーダRENISHAW(株)製仕様
|
|
Mタイプ コア付きフラットタイプ
メカストローク20～1830mm
磁気式リニアエンコーダ ㈱マグネスケール製仕様
|
|
Lタイプ コア付きフラットタイプ
メカストローク80～1710mm
光学式リニアエンコーダRENISHAW(株)製仕様
|
|
Lタイプ コア付きフラットタイプ
メカストローク80～1710mm
磁気式リニアエンコーダ ㈱マグネスケール製仕様
|
|
GLM25 |
|
Sタイプ コア付きフラットタイプ
メカストローク265～2781mm
光学式リニアエンコーダRENISHAW(株)製仕様
|
|
Sタイプ コア付きフラットタイプ
メカストローク265～2781mm
磁気式リニアエンコーダ ㈱マグネスケール製仕様
|
|
Mタイプ コア付きフラットタイプ
メカストローク402～2591mm
光学式リニアエンコーダRENISHAW(株)製仕様
|
|
Mタイプ コア付きフラットタイプ
メカストローク402～2591mm
磁気式リニアエンコーダ ㈱マグネスケール製仕様
|
|
