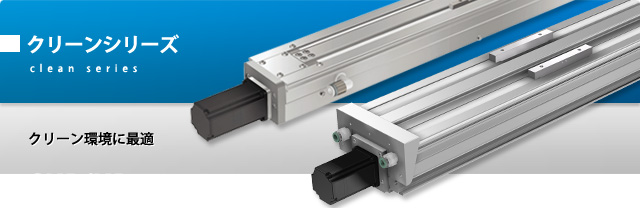

CSKR/CGLは、SKR/GL–Nを使用したクリーンアクチュエータです。

• 種類とシリーズ一覧
• 形番構成
• FAQ

• 1. 低発塵構造
• 2. 高速
• 3. 長期メンテナンスフリー
• 4. 高剛性
• 5. クリーン仕様

シールシートを用いた独自のカバーリング機構により、CSKR20/26ではクリーン度ISO14644–1(※1)クラス3（FED209Eクラス1相当）(※2)、CSKR33/46, CGLではクリーン度ISO14644–1(※1)クラス4（FED209Eクラス10相当）(※2)を達成しました。

※1　ISO14644–1はJIS B9920相当です。
※2　クラス3またはクラス4を達成するには、吸引継手から吸引が必要です。

CSKR33/46, CGLではISO14644–1(※1)クラス4（FED209Eクラス10相当）(※2)の環境下において、最高速度2000mm/sの連続動作(※3)が可能です。

※1　ISO14644–1はJIS B9920相当です。
※2　クラス3またはクラス4を達成するには、吸引継手から吸引が必要です。
※3　潤滑剤にTHK AFE–CAグリースを使用した場合です。

CSKRはLMガイド部、ボールねじ部にボールリテーナを採用（CSKR20/26はLMガイド部のみにボールリテーナを採用し、ボールねじ部には潤滑装置QZを装着しています）しており、CGLもボールリテーナ入りLMガイドと潤滑装置QZ（LMガイド、ボールねじに取付け可能(※4)）を採用することにより、長期メンテナンスフリーを実現しました。

※4　オプション対応となります。詳しくはTHKまでお問い合わせください。

CSKRは、U字形断面形状のアウタレールを採用し、CGLは実績のあるGL‒Nのアルミ製ベースを採用しているので、高剛性です。
