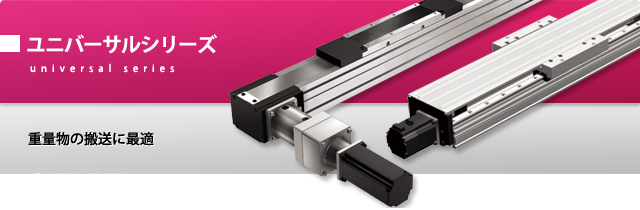

ユニバーサルシリーズ - THKの電動アクチュエータサイト

アルミベースを使用したバリエーション豊富なアクチュエータです。

• 種類とシリーズ一覧
• 形番構成（GL-N, TH）
• 形番構成（TY）
• FAQ

• 1. ボールリテーナ入りLMガイドSSR, SHSを採用
• 2. 駆動方式
• 3. 軽量・高剛性
• 4. オプションの充実

ユニバーサルシリーズは取付姿勢や外力の方向により、水平使用に最適なSSR、縦使用・壁掛け使用に最適なSHSを選択できます。

SSR… ラジアル方向の荷重に強いボール接触構造のため、水平案内部に最適です。
SHS… 4方向等荷重のため、あらゆる方向（ラジアル方向、逆ラジアル方向、横方向）の荷重を負荷できます。

用途に合わせたボールねじリードの選択が可能です。

表：各形番によるボールねじリード（転造ボールねじ）

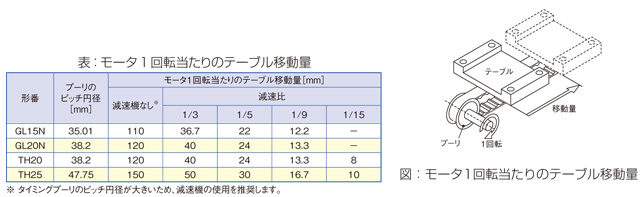

高剛性タイミングベルトを採用しているため、高速性に優れています。ボールねじ仕様よりも、ロングストローク（GL‒N： 最大2720mm、TH：最大3600ｍｍ）に対応可能です。

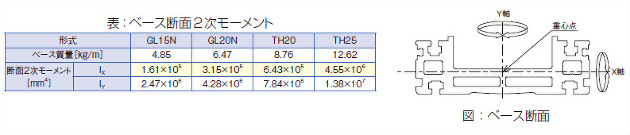

アルミ押出し材を使用したベースの断面形状は中空構造になっているため、軽量かつ高剛性です。

カバー、ジャバラ、センサ、ケーブルチェーンをオプションとして用意しています。
また、最新のモータやGL‒N, THに適した特性のモータを取付けられるよう、豊富な種類のエンドプレート（モータ取付板、モータブラケット、減速機）も用意しています。
さらに、長期メンテナンスフリーを考慮し、LMガイド、ボールねじに潤滑装置QZを取付けることが可能です。

• 1. ロングストロークの高速搬送に最適
• 2. 長寿命・長期メンテナンスフリー
• 3. 防塵性に優れたカバーが選択可能
• 4. オプションの充実

ベルト駆動方式により、最大4720ｍｍのロングストロークが可能です。

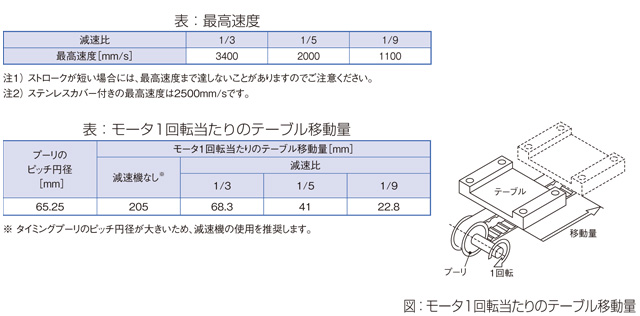

減速機付きACサーボモータ定格回転数（3000min‒1）使用時で最高移動速度400mm/sを実現します。

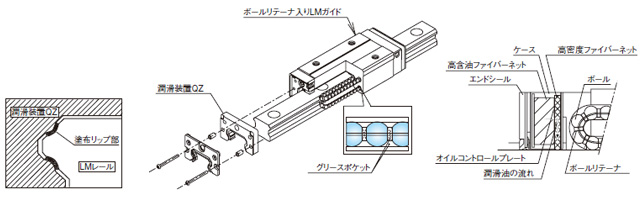

ボールリテーナ入りLMガイドを搭載。ボールリテーナ効果により、ボール同士の相互摩擦がなくなり、グリースの保持力も向上するため長寿命、長期メンテナンスフリーを実現します。
潤滑装置QZを標準装着※しています。潤滑装置QZはLMレールの転動面に適切な量の潤滑油を供給します。このため、ボールと転動面の間には油膜が常に形成され、潤滑メンテナンス間隔の大幅な延長を可能にします。

※ TYでは、LMブロック1個に対して片側のみの装着となります。

ステンレスカバーの採用により、アクチュエータ内部への異物侵入を防止します。

注） ステンレスカバー付きの場合は、最大ストロークと最高速度が制限されますのでご注意ください。
　 （ 最大ストローク：3000mm、最高速度：2500mm/s）

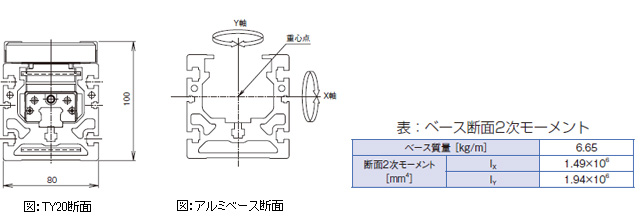

幅寸法を抑えたアルミベースにより、軽量・コンパクトな構造になっています。
