SKR/KRは、高剛性なU字形断面形状のアウタレールの内側に、LMブロックとボールねじナットを一体構造としたインナブロックを配置した、コンパクトで高剛性、高精度なアクチュエータです。
また、ハウジングA／Bがサポートユニット、インナブロックがテーブルの役目も兼ねているので、設計および組立て工数を大幅に削減することが可能となり、トータルコストダウンが可能です。

• 種類とシリーズ一覧
• 形番構成
• FAQ

• 1. 4方向等荷重
• 2. 高精度
• 3. 高剛性
• 4. リテーナ効果（SKR）

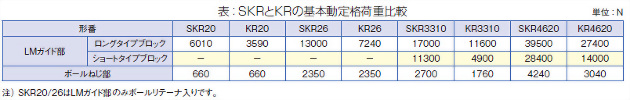

インナブロックに作用する4方向（ラジアル方向、逆ラジアル方向、横方向）の荷重に対して同一定格荷重となるように、各ボール列を接触角45°で配置されているので、あらゆる姿勢での使用が可能です。

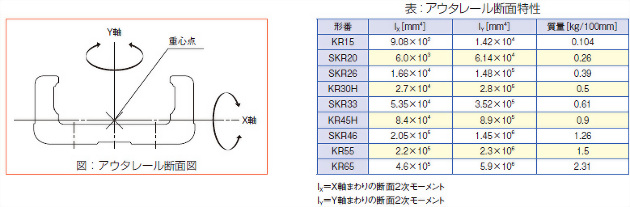

直線案内部は予圧を与えても軽く動く4列サーキュラーアーク溝のため、すきまがなく高剛性の案内が得られます。また、負荷の変動による摩擦抵抗の変化は最小に抑えられ、高精度送りに追従します。

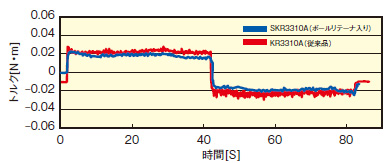

ボールリテーナの採用によりボール同士の相互摩擦を解消し、トルク特性が大きく向上しました。これによりトルク変動が小さくなり、優れた滑動性を得ることができます。

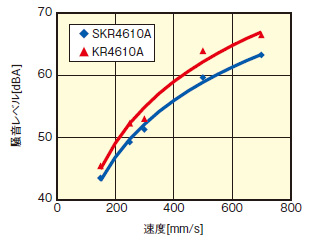

LMガイド部とボールねじ部（SKR33/46のみ）にボールリテーナを採用し、ボール同士の衝突音が解消されました。これにより低騒音・好音質を実現しました。
