プレスシリーズ  PC

精密プレス・ワーク圧入・かしめ等の用途に最適なシリンダタイプのアクチュエータ

データダウンロード

pct

カタログダウンロード 2次元CADダウンロード 3次元CADダウンロード 説明書ダウンロード

pc

カタログダウンロード 2次元CADダウンロード 3次元CADダウンロード 説明書ダウンロード
*PC 旧バージョン(設計記号なし)の各種リンクはこちら


関連リンク

対応制御機器一覧


バリエーション

プレスシリーズPCT
ボールねじを用いたシリンダタイプの電動アクチュエータです。



プレスシリーズPC
精密ボールねじのナットとボールスプライン軸を一体構造とすることで、コンパクトで高推力を実現したサーボプレス用アクチュエータです。

シリーズの特長 (PCT)

1. コンパクトで高剛性

アキシアル方向荷重の剛性に特化したことにより小型の圧入、かしめ機などの用途に使用可能です。
コンパクトで高剛性

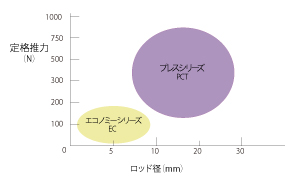

2. 豊富なバリエーション

ボールねじリードおよび、モータ容量の組合わせにより定格推力が約100〜800Nの5種類のバリエーションからニーズに合わせた製品選択が可能です。
豊富なバリエーション

3. 電動化

エアシリンダから電動への置換えで高タクト化、高精度化、多点位置決めのメリットにより装置の生産性向上に貢献します。

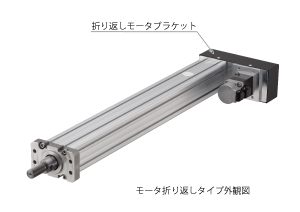

4. 自由な装置設計

PCTはフランジでの取付、本体部のTスロットを使用することで柔軟な取付姿勢に対応可能です。また、モータの取付けは直結または折返しから選択可能です。(ロッド部にラジアル荷重およびモーメント荷重が負荷される場合は別途、案内を設けてください。)

シリーズの特長 (PC)

1. プレスに必要な大推力を実現

圧入、かしめなどのプレスに必要な大推力を実現。サーボモータで駆動することで、必要な推力の設定変更も可能です。
プレスに必要な大推力を実現

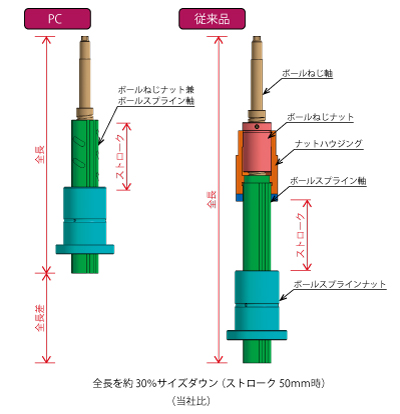

2. 装置寸法を大幅に省スペース化

精密ボールねじのナットとボールスプライン軸を一体構造とすることで、全長寸法の大幅なコンパクトが実現し、部品点数も削減しました。
装置寸法を大幅に省スペース化

3. 精巧な部品で構成されたアクチュエータ

耐圧縮荷重に特化した構造
 押付け動作に必要な圧縮荷重に強いベアリング配列で構成。
高剛性
 案内にはボールスプラインLF/LTを採用し、すきまがなく軽く動き、剛性の高い案内を実現。
高負荷容量を実現
 ボールねじ軸径を最大限に太くし、負荷回路数を多くすることで高負荷容量を実現。
高精度送りを実現
 PC本体内部の送り機構には精密ボールねじを採用し、繰り返し位置決め精度±0.005mmを実現。

PCT/PC製品一覧

PCT20


PCT20

ロッド径:20mm  モータ直結 50W仕様
仕様・寸法図
2D-CAD(DXF)

PCT20R

ロッド径:20mm  モータ折返し 50W仕様

仕様・寸法図
2D-CAD(DXF)
PCT25


PCT25

ロッド径:25mm  モータ直結 100W/200W仕様
仕様・寸法図(100W)
仕様・寸法図(200W)
2D-CAD(DXF)

PCT25R

ロッド径:25mm  モータ折返し 100W/200W仕様
仕様・寸法図(100W)
仕様・寸法図(200W)
2D-CAD(DXF)
PC30

PC30-06A

ロッド外径:30mm  定格推力:1.6kN

仕様・寸法図
2D-CAD(DXF)
PC40


PC40-06B

ロッド外径:40mm  定格推力:3.2kN
仕様・寸法図
2D-CAD(DXF)

PC40H-08C

ロッド外径:40mm  定格推力:5.6~6.7kN

仕様・寸法図
2D-CAD(DXF)
PC50


PC50-06D

ロッド外径:50mm  定格推力:8.4~10.2kN
仕様・寸法図
2D-CAD(DXF)
PC60


PC60-10E

 ロッド外径:60mm  定格推力:10.9~13.1kN

仕様・寸法図
2D-CAD(DXF)

PC60H-10F

ロッド外径:60mm  定格推力:17.8~19.8kN
仕様・寸法図
2D-CAD(DXF)
PC80


PC80L-12G

ロッド外径:80mm  定格推力:21~28kN

仕様・寸法図
2D-CAD(DXF)

PC80-12G

ロッド外径:80mm  定格推力:33~35kN
仕様・寸法図
2D-CAD(DXF)

PC80H-12G

ロッド外径:80mm  定格推力:40~48kN
仕様・寸法図
2D-CAD(DXF)
PC100


PC100-20H

ロッド外径:100mm  定格推力:70kN

仕様・寸法図
PC120


PC120-20J

ロッド外径:120mm  定格推力:106kN

仕様・寸法図
