特長
軽量・コンパクト
スマートボディにモータをビルトインしています。
直動案内部にLMガイドを採用することで、信頼性とコンパクトボディの両立を実現しています。
直動案内部にLMガイドを採用することで、信頼性とコンパクトボディの両立を実現しています。
リーズナブル
ステッピングモータをフィードバック制御することで、優れた使いやすさを実現しています。
また、直動案内部のLMガイドを直接ベースとして使用し、部品点数を削減することによりリーズナブルな価格を実現しています。
また、直動案内部のLMガイドを直接ベースとして使用し、部品点数を削減することによりリーズナブルな価格を実現しています。
長期メンテナンスフリー
直動案内部にボールリテーナ入りLMガイドSRSを使用しています。また、ボールねじには、最適な潤滑を可能にした潤滑装置QZを採用し、長期メンテナンスフリーを実現しています。
寿命計算が可能
使用条件に合わせてLMガイド、ボールねじの走行寿命が算出可能です。
詳しくはTHKまでお問い合わせください。
詳しくはTHKまでお問い合わせください。
新バージョン（設計記号B）の変更点
ES/ECが新しいバージョンになりました。新しいバージョンは形番構成の設計記号がBで示されています。
従来品の設計記号Aとの相違点は以下の通りです。

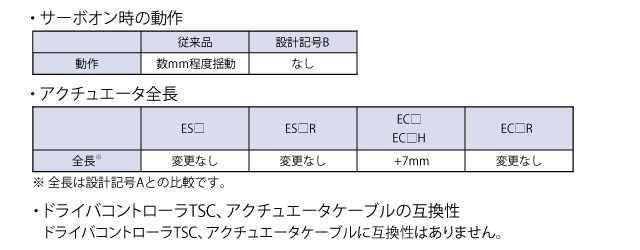

1.TSC仕様の相違点

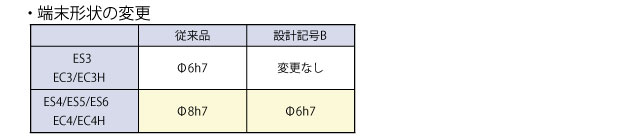

2.モータ無し仕様の相違点
ES製品一覧
※2D-CAD(DXF)のダウンロードがうまく行かない場合は、「2D-CAD(DXF)」ボタンの上で右クリックして「対象をファイルに保存」を行ってください。
|
ES TSC仕様
|
|
|
ES3 TSC仕様
エコノミーシリーズ スライダタイプ
高さ40mm ストローク：50～300mm |
  |
|
ES4 TSC仕様
エコノミーシリーズ スライダタイプ
高さ48mm ストローク：50～400mm |
|
|
ES5 TSC仕様
エコノミーシリーズ スライダタイプ
高さ57mm ストローク：50～500mm |
|
|
ES6 TSC仕様
エコノミーシリーズ スライダタイプ
高さ62.5mm ストローク：50～600mm |
|
|
ES TLC仕様
|
|
|
ES5 TLC仕様
エコノミーシリーズ スライダタイプ
高さ57mm ストローク：50～500mm |
|
|
ES6 TLC仕様
エコノミーシリーズ スライダタイプ
高さ62.5mm ストローク：50～600mm |
|
|
ES モータ無し
|
|
|
ES3 モータ無し
エコノミーシリーズ スライダタイプ
高さ40mm ストローク：50～300mm |
|
|
ES4 モータ無し
エコノミーシリーズ スライダタイプ
高さ48mm ストローク：50～400mm |
|
|
ES5 モータ無し
エコノミーシリーズ スライダタイプ
高さ57mm ストローク：50～500mm |
|
|
ES6 モータ無し
エコノミーシリーズ スライダタイプ
高さ62.5mm ストローク：50～600mm |
|
